LDK50-15/A型室内安装型射频卡灌溉控制系统

产品介绍

—、系统概述:

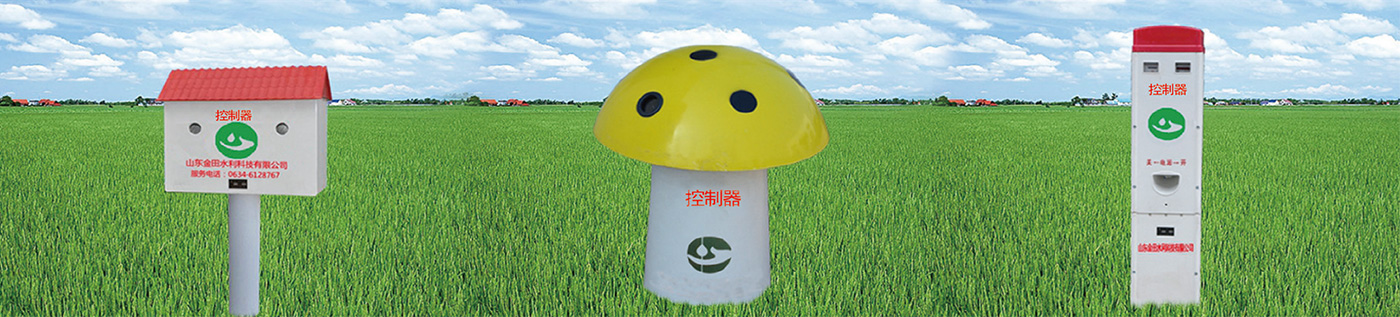

生态型无机房射频卡灌溉控制器箱体采用鸟房形状、蘑菇形状的外观设计,安装于田间地头,看上去像是为生态保护设置的鸟房、蘑菇,可与自然环境浑然一体,室内安装型可实现水泵房无人值守,刷卡自主灌溉。
该系统是集微电脑芯片处理技术、射频触发技术.高性能集成电路技术、自动控制技术于一体的自动化高新技术设备。改变了传统的农田灌溉模式,无需建设水泵管理房,节约了大量耕地,节省人力、物力、财力,提高了农田水利灌溉管理现代化水平。

二、应用范围:
该系统设备主要应用于高效节水灌溉、小农水重点县、土地整理、农业开发.高标准农田、中低产田改造、粮食增产、高效农业生态园等项目。

三、系统组成:
该系统结构设计合理,技术先进.是实用新型专利产品。由射频卡.系统管理机、生态型无机房射频卡灌溉控制器三部分组成。箱体材料采用SMC模压高强度玻璃钢材料经过机械模具高温模压而成,外观规整、美观大方。(其它箱体外壳材质:内衬钢板钢筋混凝土、内箱体钢筋混凝土、水磨石、大理石)

四、技术指标:
1、执行标准:射频卡灌溉智能控制系统通用技术条件(DB37/T 2733-2015)
2、工作电压:~380V±10%(控制器);~220V±10%(管理机)
3、处理器:工业控制专用CPU芯片,大容量数据存储空间
4、射频卡:符合ISO/IEC14443A 协议,32位唯一序列号
5、工作频率:13.56MHZ;通讯速率:106KBPS;感应距离:≤15cm
6、环境温度:-30℃~ +70℃,相对湿度:≤90%
7、设置单价精确到小数点后两位数(0.00元)
8、显示位数:8位数(O00000.O0)
9、数字信号接口:RS—232/RS—485
10、负荷:≤15KW (15KW以上机泵另配置降压启动箱)

LDK50-15/A型生态型 无机房射频卡灌溉控制器系统

五、产品功能特点:
(—)系统管理机:
1、电脑版:需要配置电脑,Windows操作系统,中文操作软件界面,大容量数据库。
2、普及版:不配置电脑就能使用,汉显中文字幕提示操作信息,方便操作。
3、可对1—50000台射频卡灌溉控制器进行管理;可发行管理1-50000片射频卡。
4、具有村号不可更改功能,可避免若设置更改村号后的越村随便充值导致混乱问题。
5、具有脉冲常数不可更改功能,可避免误更改脉冲常数导致计量不准确问题。
6、具有充值数额统计功能,方便管理账目,避免管理人员、操作人员徇私舞弊。
7、具有两级权限管理功能,管理人员、操作人员权限设置清楚,操作人员只有使用权限。
8、具有管理人员密码忘记恢复功能,方便找回密码不影响使用,最大程度人性化设计

LDK50-15/A型生态型 无机房射频卡灌溉控制器系统

(二)生态型无机房射频卡灌溉控制器:
1、具有开机确认功能:第一次刷卡查询卡中信息,如果确认需要开机灌溉,10秒内第二次刷卡开启水泵,可有效避免用水户刷卡查询信息时误开机泵,浪费卡中钱额、浪费水。(注:也可一次刷卡,在听到两次滴声后把卡拿开,开启水泵,时间大约5秒)。
2、具有现场查询功能:用水户在使用状态下,其它用水户可以刷卡查询卡中余额等信息,不影响正在使用的用水户的数据,也不影响机泵正常运转。
3、避免液晶显示不清晰问题,特选野外光线下读数清晰的大号数码管红色数字显示信息。
4、具有防盗电检测功能,运行中可进行实时检测,有盗电行为时自动关闭设备。
5、具有预警余额设置功能,进行设置后,达到预警余额自动关闭机泵预警提示充值。
6、具有开机显示未结算遗留卡号功能,方便用水户、管理人员的管理。
7、具有防水、防渗功能:刷卡感应区、观察孔防水防渗设计,可有效防止雨水侵入。
8、具有避雷器防雷击装置:可对野外使用环境下的雷击现象进行防护。
9、具有开机显示累计数额功能:可查看本机累计计量数额,方便统计各控制器计量总额。
10、具备延时30秒停机功能:在用水完毕刷卡结算后不停泵状态下30秒内其它用水户可以接着刷卡继续用水,能避免频繁启闭机泵从而保护机泵(根据用户需要设置)。
11、具备多种管理方式可选择:按电量收费、按时间计费、按水量收费。
12、具备通风式箱体、全封闭式箱体可选择:均具有防雨防渗、防尘防潮功能。
13、具有预收水费、自动计费、无费自动切断水泵电机电源功能。
14、具有历史记录功能,可实现挂失查询余额、补发新卡功能。
15、具有一井多卡、一卡多井功能,可控制管理的范围数量大、能力强。
16、具有停电自动保存数据功能:停电后数据不丢失,来电后可继续刷卡使用。
17、具有防用户插用功能,一个用户使用,其它用户无法插用,等待排队使用。
18、具备综合保护功能:电机缺相保护、过流保护、漏电保护功能。
19、具备用水定额及阶梯水价管理功能,可设置用水定额和水价等参数。
20、具备远距离遥控启动和关闭水泵功能,用水户在刷卡开始计费后可以使用遥控器远距离启动和关闭水泵,然后再刷卡结算费用(根据用户需要设置)。
21、可实现无人值守自主灌溉,节省管理人员,用水户自行刷卡浇地。
22、结构设计综合考虑农田井灌区使用的特点,结构安全,具有伪装性,防偷盗破坏。

(三)射频卡:
1、采用高频射频卡,读写速度快、准确度高,稳定性、安全度高。
2、一户一卡在本村(社区)系统管理机所管理设置好的射频卡灌溉控制器上使用。
3、具备村/井/卡/机对应保护功能,外村(社区)的卡不能越村(社区)使用。

六、安装说明:
1、先在机井口上方开挖直径150厘米的圆坑,将“金田-通”地埋SMC仪表井(玻璃钢材质)放置在圆坑内。
2、将电源线和水泵线穿入射频卡灌溉控制器箱体内,预留接线头。
3、把射频卡灌溉控制器安装在“金田–通”地埋SMC仪表井(玻璃钢材质)内。
4、射频卡灌溉控制器底部长端钢筋头为避雷接地,须与土壤接触。
5、射频卡灌溉控制器安装牢固后,将水泵线接入接线端子;将电源线接入接线端子。
6、在确认连接无误后,方可依据说明书进行操作。

注意:A、在选择电缆时应考虑到供电线路的压降问题,适当加粗电缆型号。
   B、如果水泵倒转应及时停机,关掉电源后,调换水泵线接头。
   C、电源、水泵与控制器之间尽量不要有电缆接头,若有,必须遵照防水接头标准。

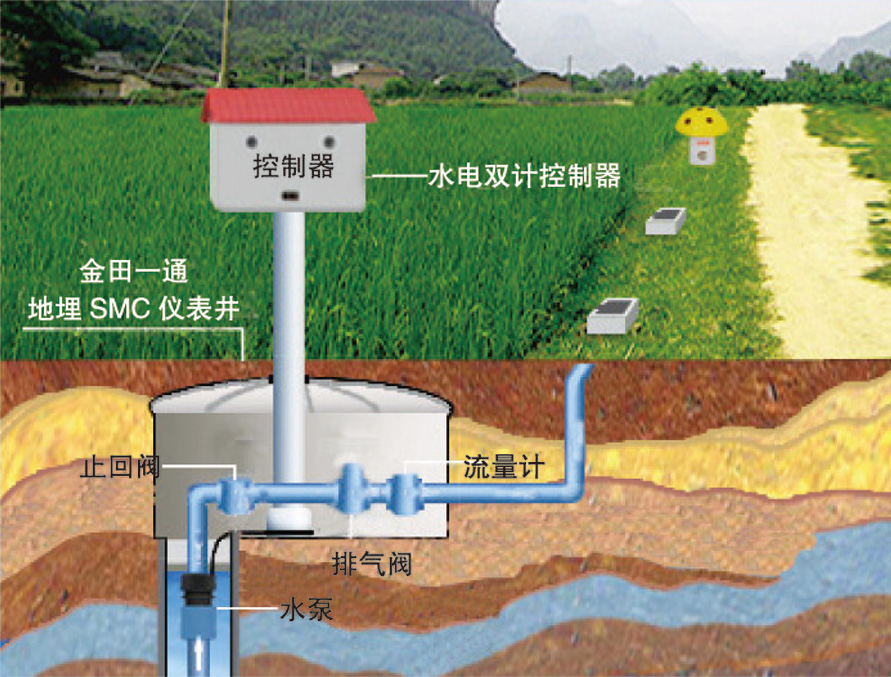

安装示意图

LDK50-15/A型生态型 无机房射频卡灌溉控制器系统
